Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Шкода Октавия имеется два места расположения: салон и под капотом. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.
Предохранители салона
Схема расположения предохранителей в монтажном блоке, который находится Октавия:
|
Номер |
Сила тока,А |
Цвет |
Назначение предохранителя |
|
1 |
10 |
Красный |
Обогрев зеркал, реле прикуривателя |
|
2 |
10 |
Красный |
Указатели поворота |
|
3 |
5 |
Светло-коричневый |
Лампа освещения вещевого ящика |
|
4 |
5 |
Светло-коричневый |
Лампы фонаря освещения номерного знака |
|
5 |
7,5 |
Коричневый |
Обогрев сидений, обогрев наружных зеркал |
|
6 |
5 |
Светло-коричневый |
Блок управления центральным замком |
|
7 |
10 |
Красный |
Задние фонари, датчики системы помощи при парковке |
|
8 |
5 |
Светло-коричневый |
Телефон |
|
9 |
5 |
Светло-коричневый |
Блок управления ABS, ESP |
|
10 |
10 |
Красный |
Зажигание |
|
11 |
5 |
Светло-коричневый |
Комбинация приборов |
|
12 |
7,5 |
Коричневый |
Диагностический разъем |
|
13 |
10 |
Красный |
Стоп-сигналы |
|
14 |
10 |
Красный |
Блок управления освещением салона |
|
15 |
5 |
Светло-коричневый |
Комбинация приборов |
|
16 |
10 |
Красный |
Кондиционер |
|
17 |
5/30 |
Светло-коричневый/зеленый |
Обогрев жиклеров омывателей |
|
18 |
10 |
Красный |
Лампа правой фары дальнего света |
|
19 |
10 |
Красный |
Лампа левой фары дальнего света |
|
20 |
15 |
Синий |
Лампа правой фары ближнего света, электрокорректор света фар |
|
21 |
15 |
Синий |
Лампа левой фары ближнего света |
|
22 |
5 |
Светло-коричневый |
Лампа правого заднего габаритного фонаря |
|
23 |
5 |
Светло-коричневый |
Лампа левого заднего габаритного фонаря |
|
24 |
20 |
Желтый |
Стеклоочиститель ветрового стекла |
|
25 |
25 |
Белый |
Вентилятор системы отопления |
|
26 |
25 |
Белый |
Обогрев стекла двери задка |
|
27 |
15 |
Синий |
Стеклоочиститель стекла двери задка |
|
28 |
15 |
Синий |
Реле топливного насоса |
|
29 |
15/10 |
Синий/красный |
Электронный блок управления двигателем |
|
30 |
20 |
Желтый |
Электропривод люка крыши |
|
31 |
— |
— |
Резерв |
|
32 |
10,30 |
Красный, зеленый |
Топливные форсунки |
|
33 |
20 |
Желтый |
Омыватели фар |
|
34 |
10 |
Красный |
Электронный блок управления двигателем |
|
35 |
30 |
Зеленый |
Штепсельная розетка в багажнике |
|
36 |
15 |
Синий |
Противотуманные фонари |
|
37 |
20/5 |
Жёлтый/светло-коричневый |
Электронный блок управления двигателем |
|
38 |
15 |
Синий |
Блок управления центральным замком, лампа освещения багажного отделения |
|
39 |
15 |
Синий |
Аварийная световая сигнализация |
|
40 |
20 |
Желтый |
Звуковой сигнал |
|
41 |
15 |
Синий |
Предохранитель прикуривателя шкода октавия |
|
42 |
15 |
Синий |
Аудиосистема, телефон |
|
43 |
10 |
Красный |
Электронный блок управления двигателем |
|
44 |
15 |
Синий |
Обогрев сидений |
|
RES |
— |
— |
Резерв |
Реле

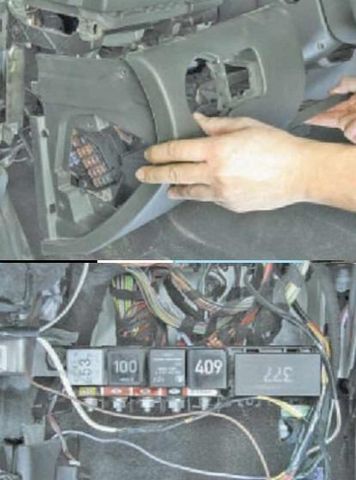

Для доступа к монтажному блоку реле в панели приборов необходимо снять облицовку панели.

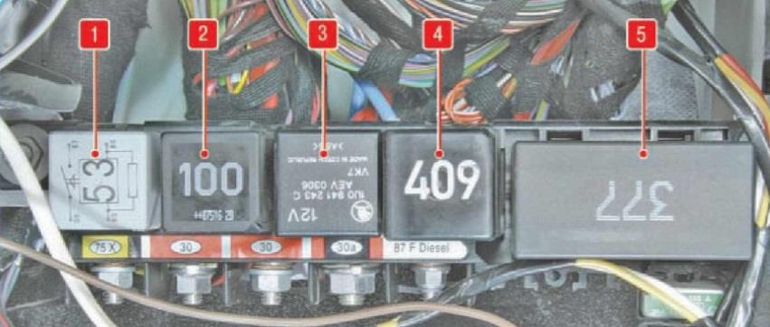

1 — реле звукового сигнала; 2 — коммутационное реле; 3 — усилитель освещения; 4 — реле топливного насоса; 5 — блок управления работой стеклоочистителя

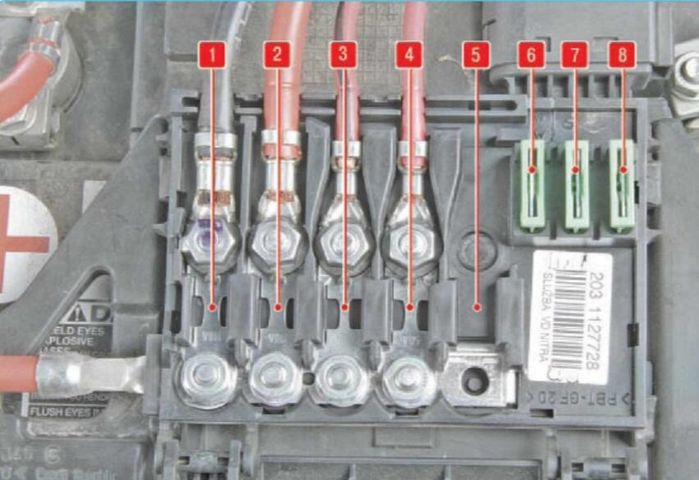

Плавкие перемычки и предохранители в монтажном блоке, расположенном в моторном отсеке Skoda Oktavia A4, Oktavia Tour

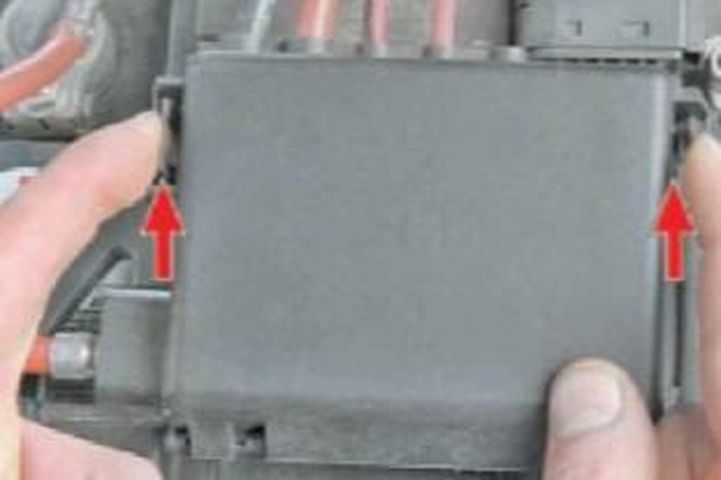

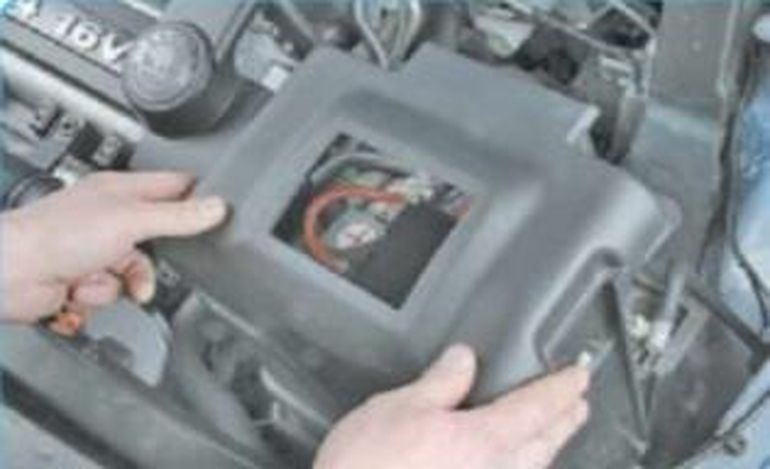

Для доступа снимите крышку аккумуляторной батареи.
|
Номер предохранителя |
Сила тока,А |
Цвет предохранителя |
Защищаемая цепь |
|
1 |
110/150 |
— |
Генератор |
|
2 |
110 |
— |
Блок управления освещением салона |
|
3 |
40/50 |
— |
Электродвигатель системы охлаждения двигателя |
|
4 |
50 |
— |
Электронный блок управления |
|
5 |
50 |
— |
Свечи накаливания дизельных двигателей |
|
6 |
30 |
Зеленый |
Электродвигатель системы охлаждения двигателя |
|
7 |
30 |
Зеленый |
Блок управления ABS |
|
8 |
30 |
Зеленый |
Блок управления ABS |
Вывод
На Kia Rio имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
